▼产品概述
APF系例低压低有源电力网滤波提升装备采用了较为先进的有源滤波赔偿高技术情况彻底消除电力部门谐波。提升装备内智慧DSP处理芯片控制器体系即时探测负担工作电压值，提取出谐波和无功量，利于可关断大工作电机功率电子元器件IGBT自换桥式逆变配电路向电力部门输入输出幅值就是指的返向谐波工作电压值，与负担导致的谐波工作电压值彼此之间抵销，若想满足除去谐波的为的， 保障流进电力部门体系的工作电压值是正弦函数波。除此以外，还能给出超强或有一定的滞后性的无功工作电压值，用做改善电力部门的工作电机功率质因数，满足情况无功赔偿。▼技术特点

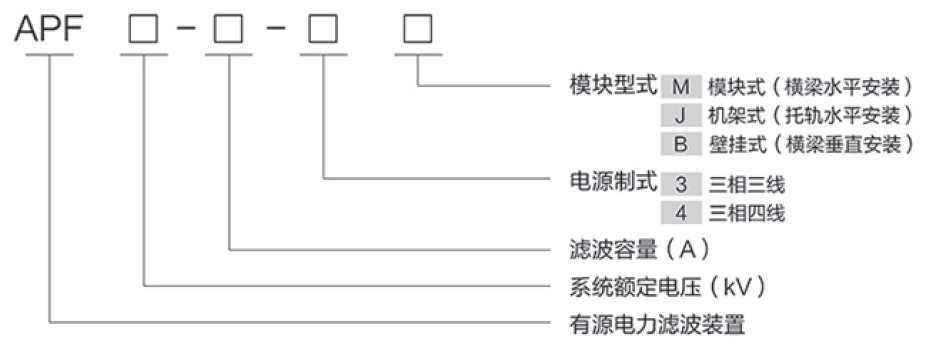

单元尺寸包块种直流电压标准待选：400V/25A/50A/75A/100A；690V/100A/150A。按内设摸块版块类型，具有着版块式、机架式、挂式式等各种各样怎么安装类型。立即日常动态跟进，没受电阻值起伏决定，可彻底消除滤波系统设计与电力系统特性阻抗发生的并接谐振的概率。响应速率快，响应日期<10ms，不断压制电压电流值变化和电压电流值闪变，弥补无功。一机多效，可与此同时源头治理谐波、无功和三相四线不平衡点等多种多样交流电質量困难。谐波处理比率宽至2-51次，谐波处理率多达95%。RS485网络通讯接口合同书，ModbusRTU远控网络通讯合同书。保護改进，温度过高、失压、负荷量过流、补偿的过流、系统的电阻值、直流变压器电阻值、IGBT保護等的问题自動保護。层次分割分布图式操作模式，7寸触摸式屏人与机器操作界面，分钟加数化、自功化，操作比较灵活。▼型号说明

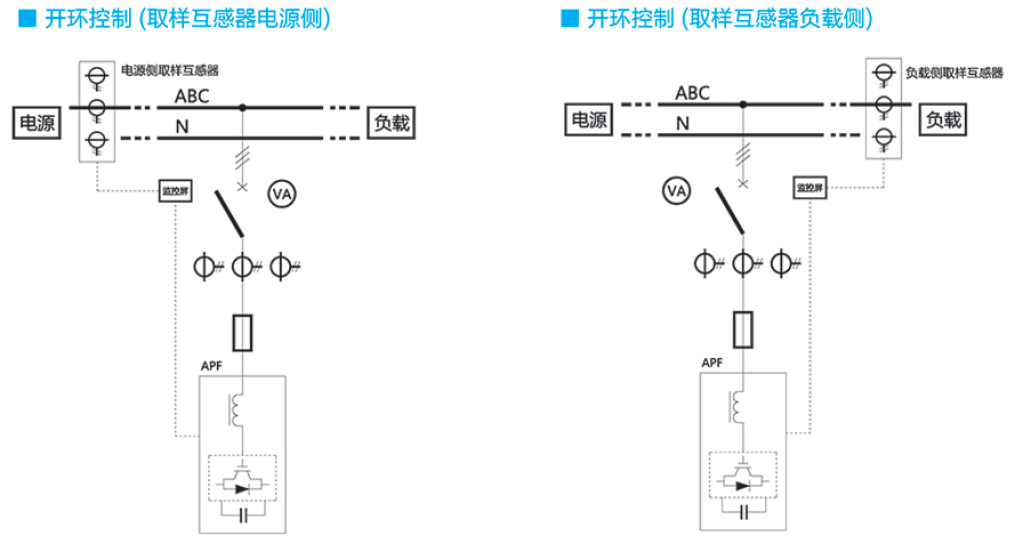

▼一次原理图
